建築絕熱用20種保溫材料大全，優劣勢及參數對比

第一章 絕熱材料分類

第二章 無機類材料

第三章 有機類材料

第一章 絕熱材料分類

絕熱材料是保溫材料和隔熱材料的統稱，通常把防止室内熱量外流的叫保溫材料，防止室外熱量進入的叫隔熱材料。一般是指導熱系數≤0.12W/(m·K)的材料。

按形态可分爲纖維狀、微孔狀、氣泡狀和層狀等。按材料成分可以分爲有機、無機兩大類。

第二章 無機類材料

發泡水泥

矽酸鈣制品

矽酸鋁棉

膨脹珍珠岩

岩棉

礦渣棉

石棉

玻璃棉

泡沫玻璃

玻化微珠

發泡陶瓷

陶瓷纖維

氣凝膠

真空絕熱闆

優勢：防火阻燃，變形系數小，性能穩定環保，施工難度小，成本較低。

劣勢：容重較大、緻密性和可加工性較差，保溫隔熱性能差。

☆以下參數僅供參考☆

一、發泡水泥（Foam cement）

導熱系數 0.08-0.28 W/(m·K)

幹體積密度 300-1600 Kg/m³

抗壓強度 0.6-4.5 MPA

發泡水泥又稱保溫混凝土、泡沫混凝土、加氣混凝土、發泡混凝土。

将泡沫與水泥漿均勻混合，然後現澆施工或模具成型，形成的一種含有大量封閉氣孔的保溫材料。

屬于氣泡狀絕熱材料。在建築保溫中有廣泛的應用。

二、矽酸鈣制品（CaSiO₃）

1、 矽藻土保溫磚

孔隙率 50%-80%

密度 700Kg/m³左右

導熱系數 0.13-0.20W/(m.k)

使用溫度 ≤1250℃

以矽藻土爲主要原料添加一些可燃材料，經混合、成型、燒結等制成。主要用于工業窯爐和其他熱工設備、熱力管道的隔熱。

2、矽酸鈣保溫材料

密度 140-270kg/m³

導熱系數 0.058-0.075 W/(m·k)

使用溫度 ≤1000℃

由矽藻土或矽石與石灰等經配料拌合、成型及水熱處理等工序制成。主要用于電力、冶金、石化、建築、船舶等領域的防火隔熱。

三、矽酸鋁棉（Al₂O₃·SiO₂）

幹密度 ≤220kg/m³

導熱系數 ≤ 0.07W/(m·k)

抗壓強度 ≥100kpa

漿體密度 ≤ 1000kg/m³

體積收縮率 ≤20.0%

使用溫度 ＞1000℃

矽酸鋁又稱爲耐火纖維。采用焦寶石、高純氧化鋁、二氧化矽等原料高溫熔化噴制成纖，壓制成型。

四、膨脹珍珠岩（expanded perlite）

低溫導熱系數 0.028～0.038W/(m·K)

常溫導熱系數 0.0245～0.048W/(m·K)

高溫導熱系數 0.058～0.175W/(m·K)

最高使用溫度 800℃左右

是一種天然酸性玻璃質火山熔岩，因在1000～1300℃高溫下，體積膨脹4～30倍，故統稱爲膨脹珍珠岩。

包括珍珠岩、松脂岩和黑曜岩。作爲高效保溫、保冷填充材料，廣泛用于建築、冶金、石油、機械、輕工、水電、鑄造、醫藥、食品、農林園藝等部門。

五、岩棉（stone wool）

導熱系數 0.030-0.047 W/(m·K)

密 度 180kg/m³左右

壓縮強度　40-100Kpa

岩棉起源于夏威夷火山噴發。其生産過程是模拟火山噴發這一自然過程。采用玄武岩、白雲石等爲主要原材料，經1450℃以上高溫熔化後，高速離心成纖維，然後固化、切割成不同規格和用途的岩棉産品。

六、礦渣棉（mineral wool）

原棉容重 50～100kg/m³

氈容重 40～200kg/m³

闆容重 70～500kg/m³

熱導率 0.041～0.07 W/(m·K)

由矽酸鹽熔融物制得的棉花狀短纖維，以冶金礦渣或粉煤灰爲主要原料者稱礦渣棉。

成棉工藝有噴吹法、離心法及離心噴吹法三種。礦棉與粘合劑再經成型、幹燥、固化等工序可制成各種礦棉制品。

七、石棉（asbestos）

耐受溫度 1400℃左右

熱導率 0.13～0.15 W/(m·K)

天然纖維狀的矽酸鹽類礦物質的總稱。分類有蛇紋石石棉、角閃石石棉、陽起石石棉、直閃石石棉、鐵石棉、透閃石石棉等。

因石棉纖維能引起石棉肺、胸膜間皮瘤等疾病，許多國家列爲緻癌物禁止使用。

常見的石棉水泥制品有，石棉水泥管、石棉水泥瓦、石棉水泥闆等。

八、玻璃棉

容重 10-120kg/m³

導熱系數 0.042 W/(m·K)左右

玻璃棉化學成分屬玻璃類，是一種人造無機纖維。玻璃棉是将熔融玻璃纖維化，形成棉狀的材料。

具有成型好、體積密度小、熱導率彽、吸音性好、耐腐蝕、化學性能穩定等特點。

因有纖維灑落必須隐蔽使用，常用表面處理辦法：貼塑料面紙和表面噴塗。

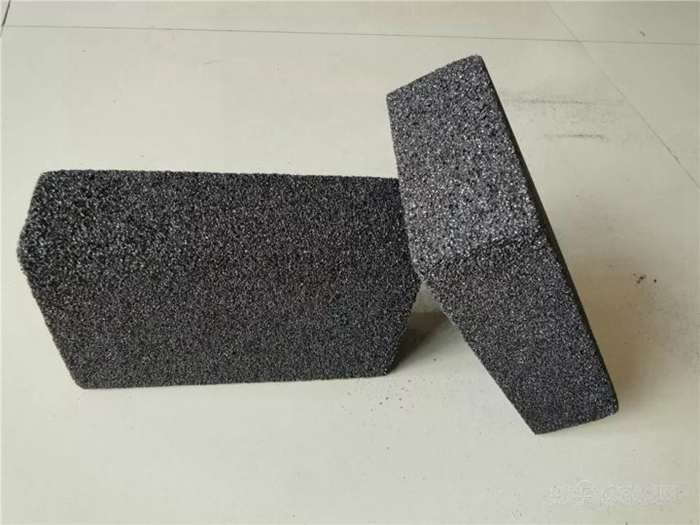

九、泡沫玻璃（foam glass）

密度 160-220kg/m³

導熱系數 0.058W/(m·K)左右

氣泡直徑 1-2mm

由碎玻璃、發泡劑、改性添加劑和發泡促進劑等，經粉碎、混合、高溫熔化，發泡、退火而制成的無機非金屬玻璃材料。

吸聲泡沫玻璃爲50%以上開孔氣泡，絕熱泡沫玻璃爲75%以上的閉孔氣泡。

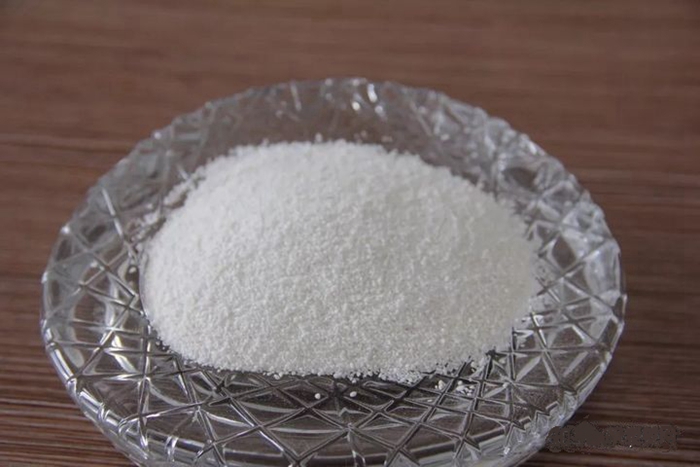

十、玻化微珠

容重輕 80～120kg/m³

導熱系數 0.043-0.070W/(m·K)

膨脹玻化微珠是一種無機玻璃質礦物材料，經過多級碳化矽電加熱管式生産工藝技術加工而成。

呈不規則球狀體顆粒，内部多孔空腔結構，表面玻化封閉，光澤平滑。

可替代粉煤灰漂珠、玻璃微珠、膨脹珍珠岩、聚苯顆粒等諸多傳統輕質骨料在不同制品中的應用。

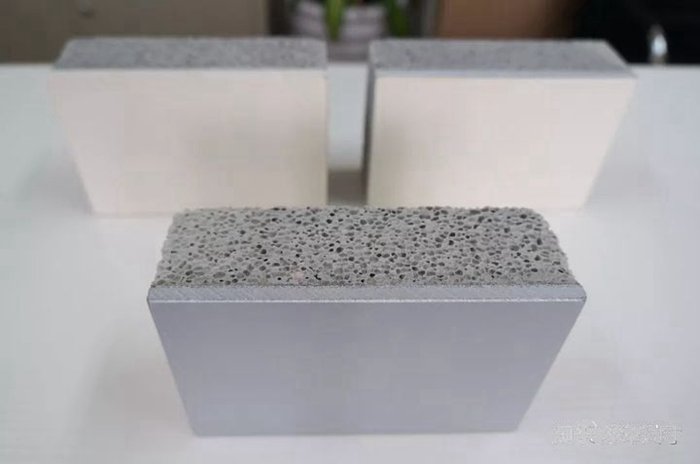

十一、發泡陶瓷

密度 250~280kg/m³

導熱系數 0.08~0.1W/(m·K)

以陶土尾礦、陶瓷碎片、河道淤泥等作爲主要原料，經高溫焙燒而成的閉孔陶瓷材料。

熱脹冷縮下不開裂、不變形、不收縮，雙面粉刷無機界面劑後與水泥砂漿拉伸粘接強度即可達到0.2MPa以上。

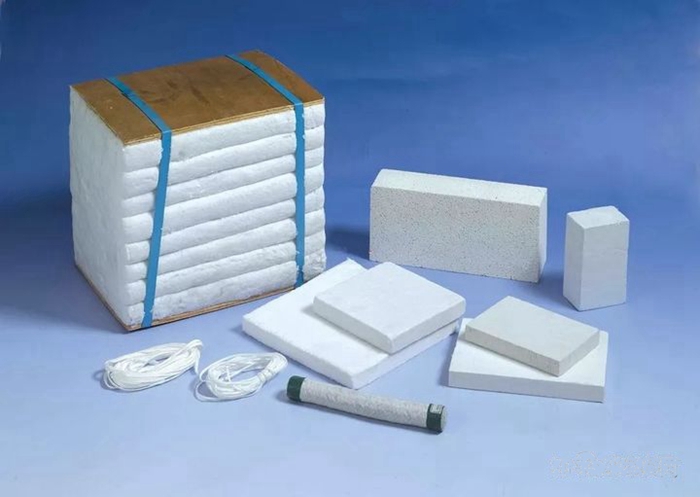

十二、陶瓷纖維（ceramic fiber）

纖維直徑 2-5um

普通陶瓷纖維又稱矽酸鋁纖維，一般把陶瓷纖維毯分爲兩類，一種是甩絲毯，一種是噴絲毯。

陶瓷纖維制品是一種優良的耐火材料。具有重量輕、耐高溫、熱容小、保溫絕熱性能良好、高溫絕熱性能良好、無毒性等優點。

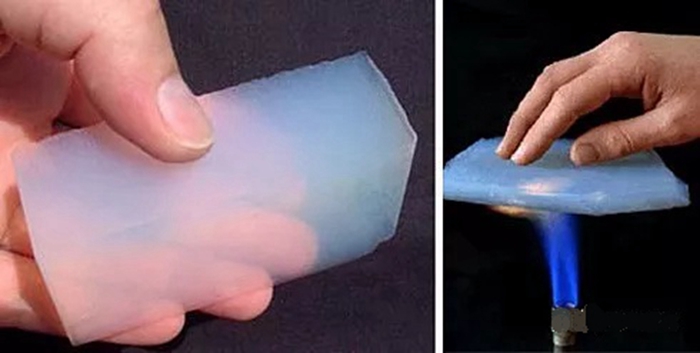

十三、氣凝膠（aerogel）

密度 3kg/m³左右

熱導率 0.013-0.03W/(m·K)

氣凝膠，又稱爲幹凝膠、固态煙、藍煙。凝膠脫去大部分溶劑，使液體比固體少得多，或凝膠中充滿的介質是氣體，外表呈固體狀，這就是氣凝膠。

常見氣凝膠爲矽氣凝膠。目前最輕的氣凝膠僅有0.16mg/cm³，比空氣密度略低，世界最輕的固體。

十四、真空絕熱闆（Vacuum Insulation Panel）

導熱系數 0.003W/(m·K)左右

真空絕熱闆（VIP闆）是真空保溫材料中的一種，是由填充芯材與真空保護表層複合而成。是目前世界上最先進的高效保溫材料。

VIP主要用于保溫絕熱，如家用冰箱、遊艇冰箱、迷你冰箱、車載冰箱、深冷冰櫃、電熱水器、自動販賣機、冷凍箱、冷藏集裝箱、建築牆體保溫和LNG儲運等。

第三章 有機類材料

模塑聚苯乙烯

擠塑聚苯闆

聚氨酯

酚醛

橡塑海綿

複合保溫砂漿

優點：重量輕、可加工性好、緻密性高、保溫隔熱效果好。

缺點：易燃燒、工程成本較高，難以循環再利用。

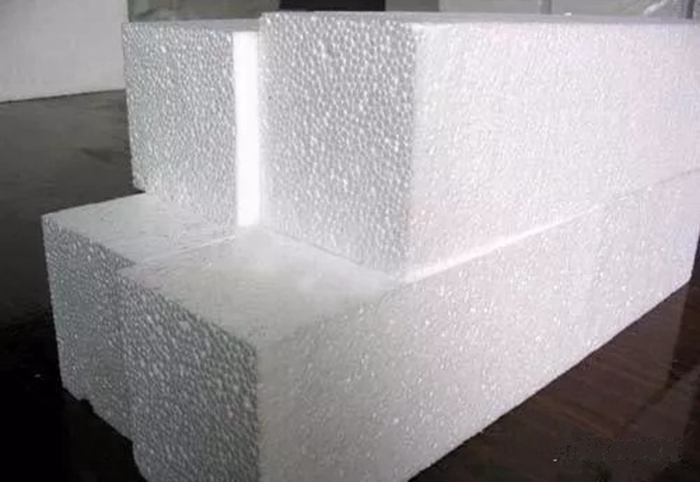

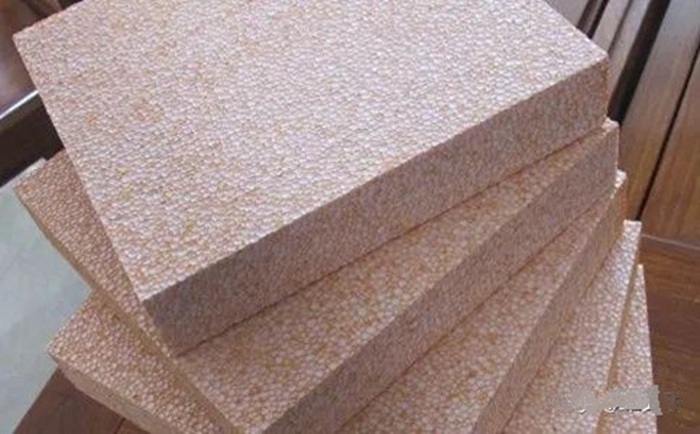

一、模塑聚苯乙烯（EPS）

密度 15-50kg/m³

導熱系數 0.030-0.045W/(m·K)

使用溫度＜70℃

由含有發泡劑的可發性聚苯乙烯珠粒，在模具中加熱成型的硬質閉孔結構的泡沫塑料。

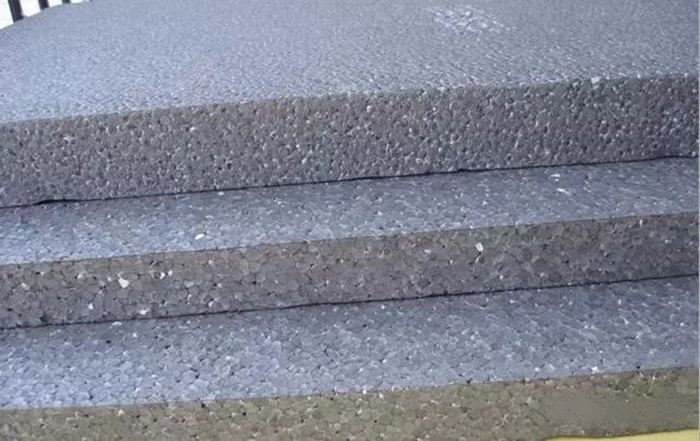

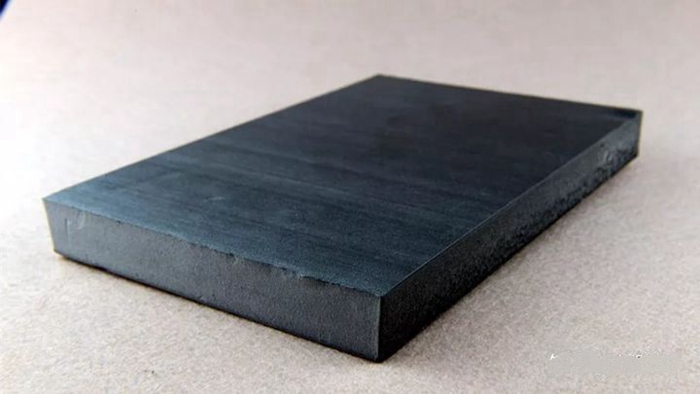

石墨聚苯闆（SEPS）在原來基礎上加入石墨，導熱系數更低，防火性能更好。

真金闆運用了高分子防火隔離分倉顆粒技術，提高了防火等級，其他性能基本相同。

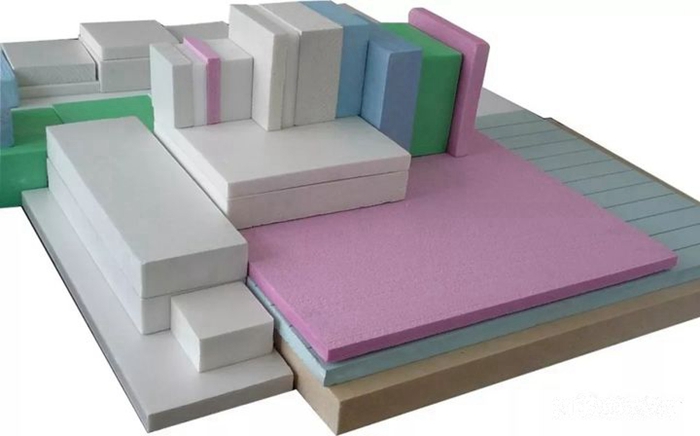

二、擠塑聚苯乙烯（XPS）

導熱系數 0.026-0.035W/(m·K)

強度系數 150-1000kpa

吸水率 ＜1%

密度 15-50kg/m³

它是由聚苯乙烯樹脂及其它添加劑經擠壓過程制造出的擁有連續均勻表層及閉孔式蜂窩結構的闆材。

建築物屋面保溫、鋼結構屋面、建築物牆體保溫、建築物地面保濕、廣場地面、地面凍脹控制、中央空調通風管道、機場跑道隔熱層、高速鐵路路基等。

石墨擠塑闆在原來擠塑闆的基礎上增加了石墨，可以有效降低導熱系數和增強防火性。

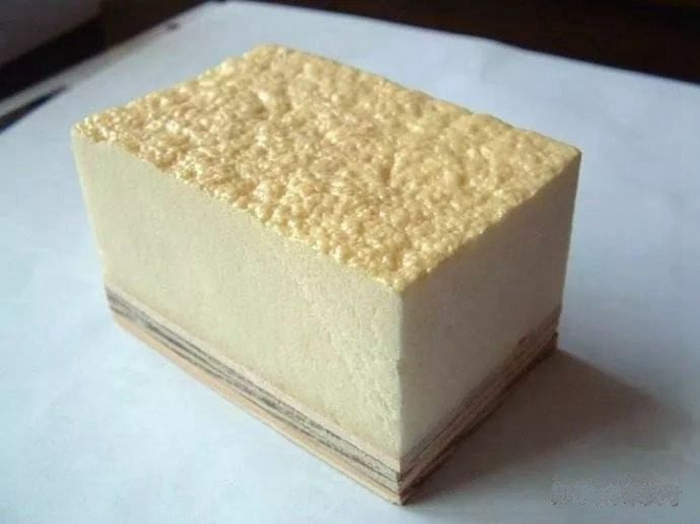

三、聚氨酯（PU）

密度爲 35～40kg/m³ 時

導熱系數 0.018-0.024W/(m·K)

抗壓強度 200-300KPA

大分子主鏈中含有氨基甲酸酯基的聚合物稱爲聚氨基甲酸酯。聚氨酯分爲聚酯型聚氨酯和聚醚型聚氨酯兩類。

硬質聚氨酯保溫大闆材可廣泛用于彩鋼夾芯闆、中央空調、建築牆體材料、冷庫、冷藏室、保溫箱、化工罐體等領域。

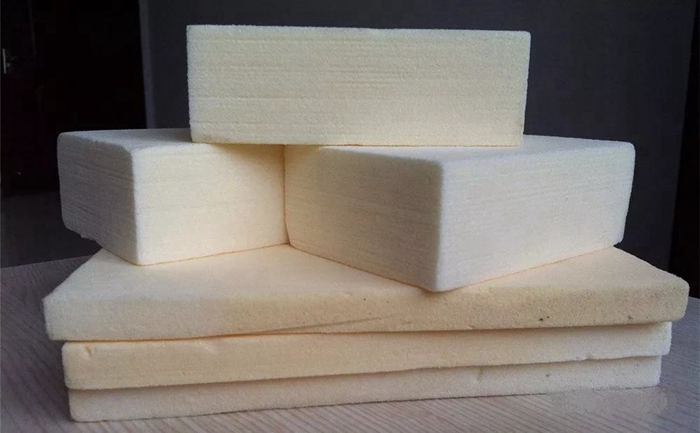

四、酚醛（Phenolic Foam）

導熱系數 0.023-0.030W/(m·k)

容重 30-80Kg/m³

酚醛是苯酚和甲醛的發泡物。改性産品以複合改性酚醛闆較爲普遍，在酚醛闆表面複合界面劑或網格布砂漿。

五、海綿橡膠（Rubber）

海綿狀多孔結構的硫化橡膠。有開孔、閉孔、混合孔和微孔之分。可制成軟橡膠或硬橡膠制品。

廣泛地應用于密封、減震、消音、絕熱、服裝、制鞋、家電、印染、健身器材和離子交換等許多方面。

六、保溫砂漿

保溫砂漿是以各種輕質材料爲骨料，以水泥爲膠凝料，摻和一些改性添加劑，經攪拌混合而制成的一種預拌幹粉砂漿。

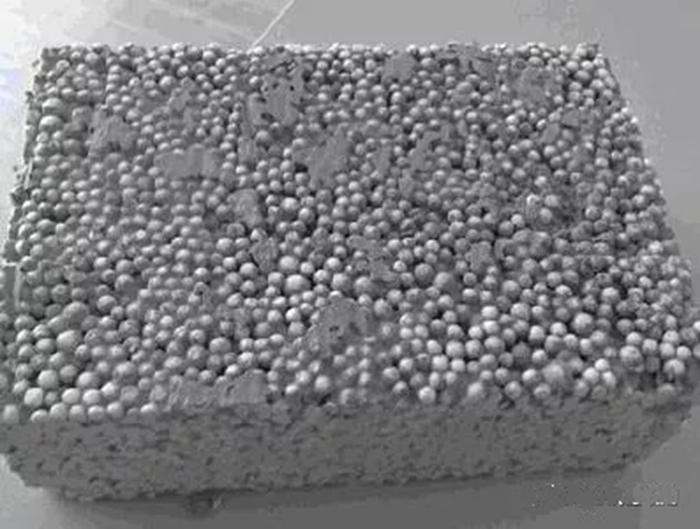

保溫砂漿主要分兩種：1、無機保溫砂漿（玻化微珠防火保溫砂漿、複合矽酸鋁保溫砂漿、珍珠岩保溫砂漿等）。2、有機保溫砂漿（聚苯顆粒保溫砂漿等）。
